コンパクトボディに、FPGA、DRAM、microSDカードコネクタ、A/D コンバータを組み込み、試作や組み込みに最適なDIP サイズを実現。

55.9×20.3mmの小型FPGA モジュール
FPGA にCycloneⅣ(EP4CE15U14)を搭載
SDRAM（16bit 幅、64Mbit）を搭載
10bit、1MHz サンプリングのADコンバータを2 個搭載
microSDカードコネクタを搭載
サンプル回路のソースを公開

拡大図を表示

カスタム組み込みマイコン
大規模FPGA のコンフィグレーションコントローラ
I2C やSPI デバイスの初期化設定用シーケンサ
温度、電圧などのデータロガー
I2C バスロガー
テスト用の波形ジェネレータ
ロジックアナライザ（SignalTapII）
グラフィックLCD コントローラ
CMOS カメラコントローラ

これらの内、一部は回路データを弊社ホームページもしくはFacebook よりダウンロード可能。

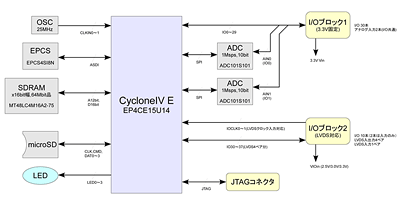

拡大図を表示

FPGA	EP4CE15U14I7N（またはEP3C16U256C7N）
コンフィグROM	EPCS4SI8N
メモリ	MT48LC4M16A2-751T（部品調達時に変更する場合あり）
I/O数	40本クロック入力：2本（LVDS対応） LVDS対応I/O：8本（4ペア、最大700Mbps） 3.3V I/O：30本（うち2本はADC入力と兼用）
搭載ベリフェラル	コア用電圧レギュレータ（1.2V/2.5V）発振器（25MHz） microSDカードコネクタ 64Mbit SDRAM A/Dコンバータ×2 LED×４ 10ピンJTAGコネクタ
電源電圧	VCC電圧： 3.3V±5％ VIO電圧： 2.5V±5％（2.5V CMOS, LVDS, LVPECL） 3.0V±5％（3.0V CMOS） 3.3V±5％（3.3V CMOS, 3.3V LVTTL）
動作環境条件	FPGAおよび搭載デバイスの動作条件に則る
基板形状	44ピン700mil幅DIP形状（55.9×20.3㎜） 1.6㎜厚FR-4、6層貫通ピア
外観図	拡大図を表示

HARCAを1個搭載できるユニバーサルモジュール

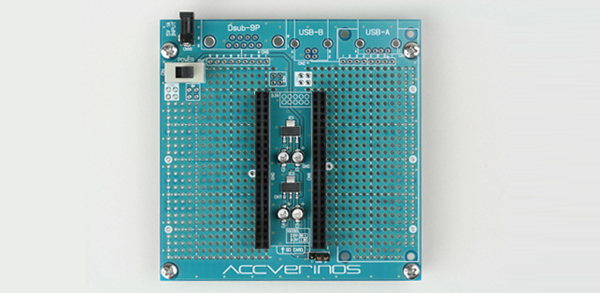

HARCA用ベースボード写真

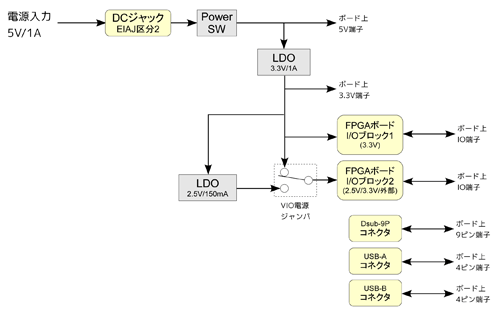

HARCA 用ベースボードブロック図

HARCA用ベースボードブロック図

HARCA 用ベースボード仕様表

I/O	700mil幅44 ピンMILソケット(FPGA ボードを搭載用) MILソケットからのI/O 引き出し(I/O 38 本、クロック2 本) JEITA 極性統一DC ジャック(区分2、5V 入力) Dsub 9ピンコネクタ(実装パターンのみ) USB-Aコネクタ（実装パターンのみ） USB-Bコネクタ（実装パターンのみ）
その他	FPGA ボード電源(3.3V)レギュレータユニバーサルエリアキャラクタLCDモジュール搭載用固定穴
電気特性	電源電圧：5.0V±10% 500mA(max)
動作環境条件	FPGA ボードの動作条件に則る
基板形状	汎用実験ボード（95mm×95mm）
外観図	拡大図を表示
